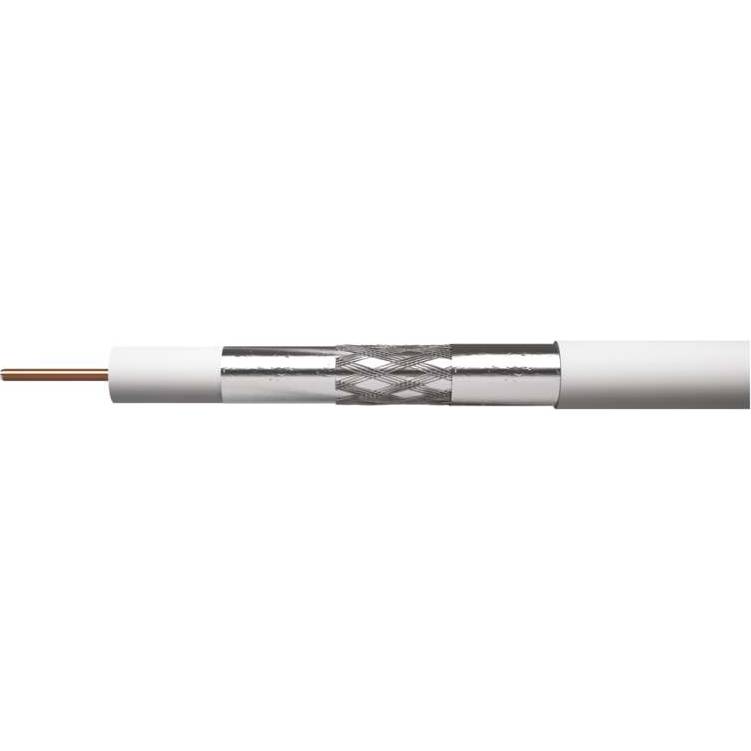

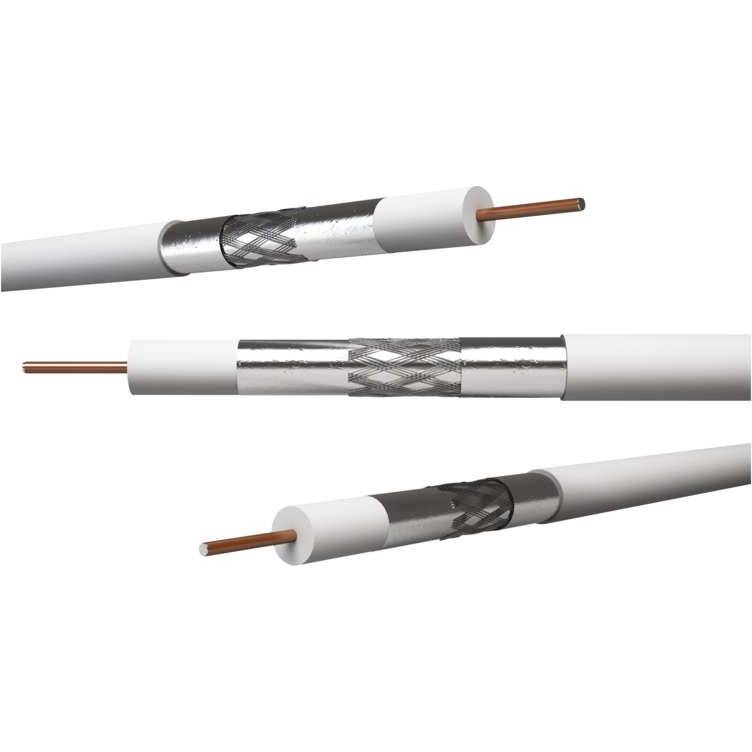

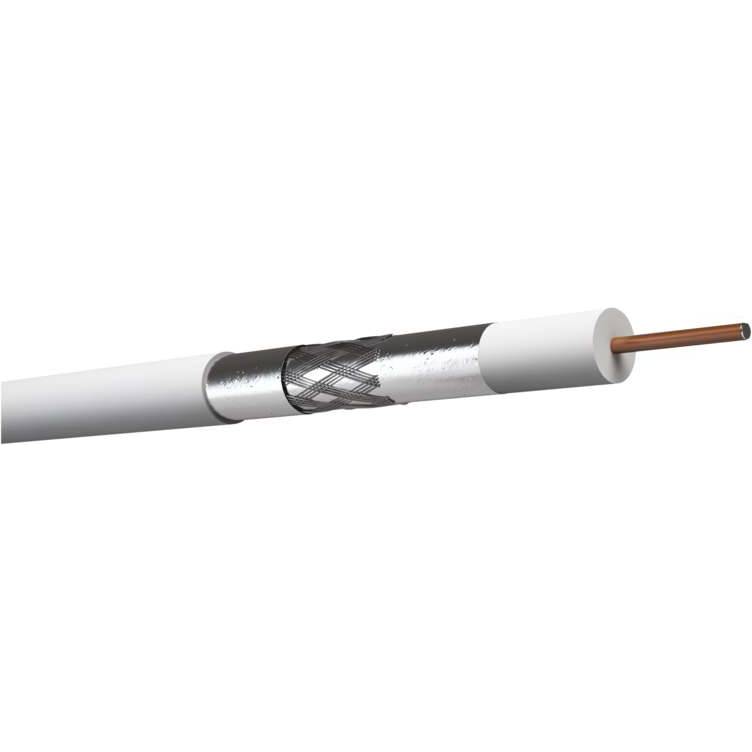

Podrobný popis produktu
montážní teplota: +5 °C až +60 °C
max. útlum při 20 °C (dB/100m) 860 MHz: 20,7
barva pláště kabelu: bílá
dielektrikum typ, průměr: FPE 4,8 mm
materiál stínění: hliník (Al)
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
počet drátků stínění: 64× 0,12 mm
odolné UV: ne
stínění I.folie: 1× Al/PES

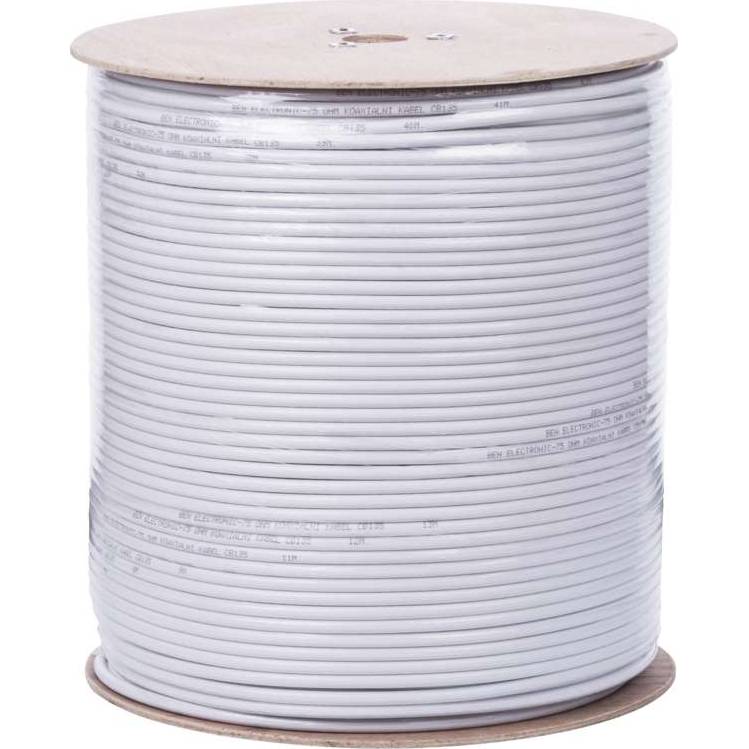

prodejní obal: 500 m, dřevěná cívka
stínění II. folie: Al/Pes
způsob balení - ozn. metráží: 1–500 m
max. útlum při 20 °C (dB/100m) 1 000 MHz: 21,9
APE = vzduchové dielektrikum: ne
max. útlum při 20 °C (dB/100m) 450 MHz: 15
max. útlum při 20 °C (dB/100m) 100 MHz: 7,2
skladovací teplota: -20 °C až +75 °C
PES = vrstva fólie: ano
typ koaxiálního kabelu: CB135
průměr pláště kabelu: 6,8 mm
min. poloměr ohybu jednorázový/násobný: 30/60 mm
materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS)
FPE = pěnové dielektrikum: ano
způsob balení - typ cívky: dřevěná cívka
průměr vnitřního vodiče: 1,02 mm
stínění II. folie: Al/Pes
max. útlum při 20 °C (dB/100m) 650 MHz: 18,3
impedance: 75 Ohm
doporučené typy konektorů - F lisovací: *K7220
materiál pláště kabelu: PVC
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20
počet stínění: 3
doporučené typy konektorů - F šroubovací: *K7331
max. útlum při 20 °C (dB/100m) 10 MHz: 2,28
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,2
min. útlum stínění (dB) 10 ~ 800 MHz: >110
kapacita (pF/m): 75
záruční doba: 2 roky
pokrytí stínění: 28 %
způsob balení - délka: 500 m
max. útlum při 20 °C (dB/100m) 2 000 MHz: 33,5
PE = polyethylenové dielektrikum: ne
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
hmotnost (kg/km): 41
průměr stínění: 64× 0,10 mm²
vhodné pro venkovní použití: ne
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23
činitel zkrácení: 0,85
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,3
zamýšlené použití: účastnické přívody, odolný rušení, CLASS A
nebezpečné látky: žádné
třída reakce na oheň: Eca
izolace napájecích vodičů: neuvádí se
konstrukce napájecích vodičů: neuvádí se
průřez napájecích vodičů: neuvádí se
barva izolace napájecích vodičů: neuvádí se
Technické parametry
Třída reakce na oheň |
Eca |
prodejní obal |
500 m, dřevěná cívka |
záruční doba |
2 roky |
APE = vzduchové dielektrikum |
ne |
FPE = pěnové dielektrikum |
ano |
skladovací teplota |
-20 °C až +75 °C |
činitel zkrácení |
0.85 |
stínění I.folie |
1× Al/PES |
vhodné pro venkovní použití |
ne |
izolační odpor mezi jádry při 20 °C (MOhm/km) |
500 |
max. útlum při 20 °C (dB/100m) 450 MHz |
15 |
max. útlum při 20 °C (dB/100m) 1 000 MHz |
21.9 |
počet drátků stínění |
64× 0,12 mm |
PE = polyethylenové dielektrikum |
ne |
hmotnost (kg/km) |
41 |
min. útlum stínění (dB) 10 ~ 800 MHz |
>110 |
průměr vnitřního vodiče |
1.02 mm |
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro |
45.2 |
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro |
25.3 |
impedance |
75 Ohm |
max. útlum při 20 °C (dB/100m) 2 000 MHz |
33.5 |
montážní teplota |
+5 °C až +60 °C |
max. útlum při 20 °C (dB/100m) 860 MHz |
20.7 |
typ koaxiálního kabelu |
CB135 |
materiál vnitřního vodiče |
mědí plátovaný ocelový drát (CCS) |
doporučené typy konektorů - F lisovací |
*K7220 |
stínění II. folie |
Al/Pes |
průměr pláště kabelu |
6.8 mm |
min. útlum odrazu při 20 °C (dB) 10–300 MHz |
25 |
doporučené typy konektorů - F šroubovací |
*K7331 |
způsob balení - typ cívky |
dřevěná cívka |
materiál stínění |
hliník (Al) |
max. útlum při 20 °C (dB/100m) 650 MHz |
18.3 |
min. útlum odrazu při 20 °C (dB) 600–900 MHz |
20 |
materiál pláště kabelu |
PVC |
odolné UV |
ne |
kapacita (pF/m) |
75 |
max. útlum při 20 °C (dB/100m) 10 MHz |
2.28 |
dielektrikum typ, průměr |
FPE 4,8 mm |
počet stínění |
3 |
průměr stínění |
64× 0,10 mm² |
max. útlum při 20 °C (dB/100m) 100 MHz |
7.2 |
způsob balení - délka |
500 m |
způsob balení - ozn. metráží |
1–500 m |
pokrytí stínění |
28 % |
barva pláště kabelu |
bílá |
PES = vrstva fólie |
ano |
min. poloměr ohybu jednorázový/násobný |
30/60 mm |
min. útlum odrazu při 20 °C (dB) 300–600 MHz |
23 |
nebezpečné látky |
žádné |
zamýšlené použití |
účastnické přívody, odolný rušení, CLASS A |
izolace napájecích vodičů |
neuvádí se |
konstrukce napájecích vodičů |
neuvádí se |
průřez napájecích vodičů |
neuvádí se |
barva izolace napájecích vodičů |
neuvádí se |
